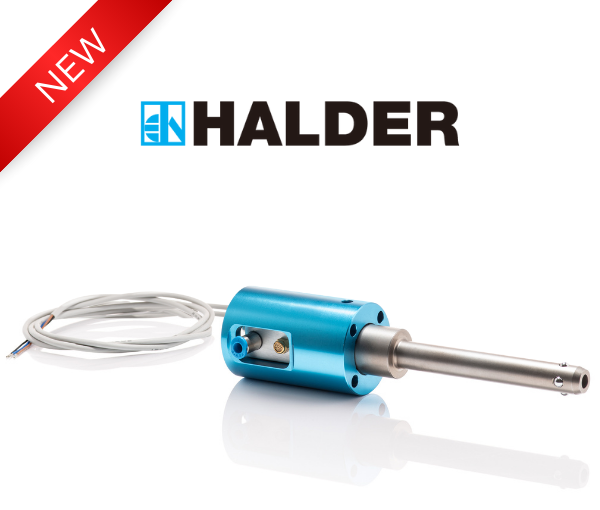

Novità Halder: Perno di sollevamento pneumatico EH 22349.
Autobloccante, leggero e ideale per robot e automazione

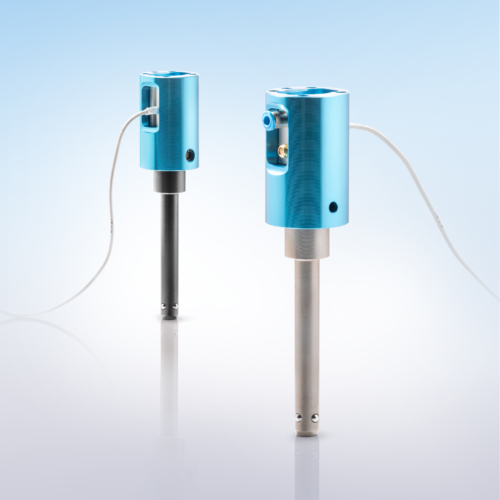

Erwin Halder KG, storico partner della Divisione Meccanica di AGINT, presenta il nuovo perno di sollevamento pneumatico EH 22349, una soluzione pensata per garantire maggiore sicurezza, velocità e affidabilità nei processi di automazione industriale.
Progettato specificamente per applicazioni robotiche e sistemi di movimentazione automatizzata, il nuovo perno autobloccante a comando pneumatico Halder EH 22349 introduce un approccio più efficiente al sollevamento, al posizionamento e alla gestione dei carichi, migliorando la continuità operativa e riducendo l’intervento manuale.
Perno di sollevamento pneumatico EH22349: una soluzione innovativa

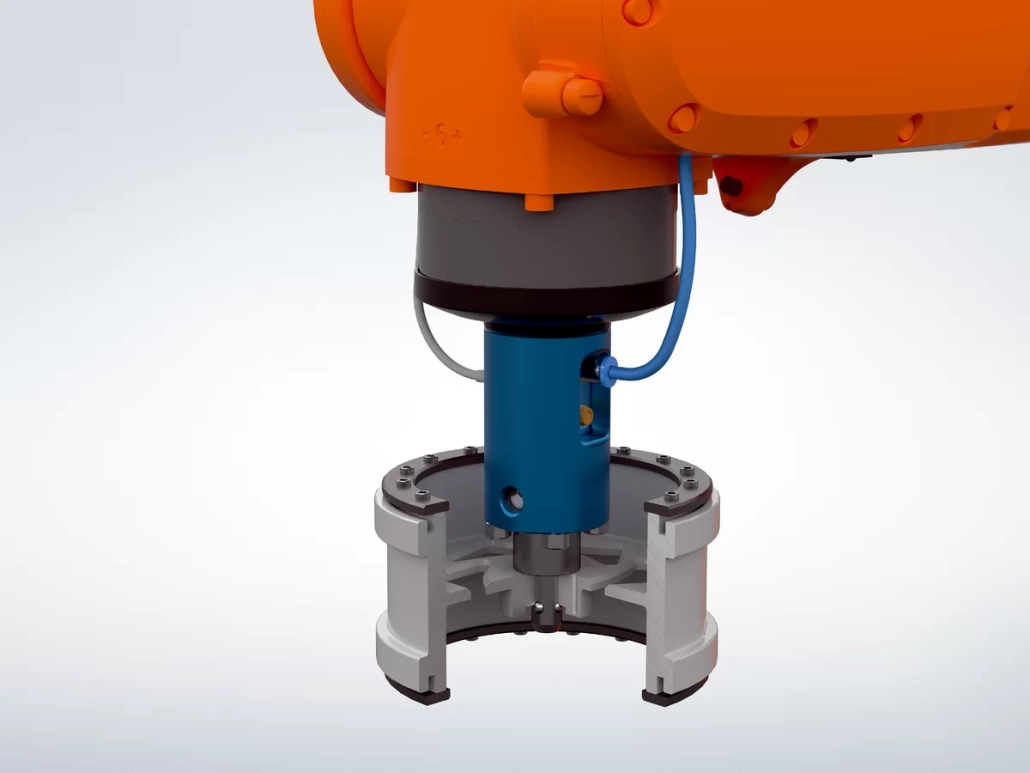

È la soluzione di HALDER pensata per robot, cobot e sistemi di movimentazione automatizzati
Halder introduce sul mercato una soluzione sviluppata specificamente per il settore dell’automazione e della robotica industriale: il nuovo perno di sollevamento autobloccante a comando pneumatico EH 22349.
Progettato per ottimizzare le operazioni di movimentazione, posizionamento e gestione dei carichi nei processi automatizzati, questo innovativo sistema Halder stabilisce un nuovo standard in termini di sicurezza, efficienza e integrazione nei sistemi robotici.
Ideato per applicazioni che richiedono il movimento sicuro e il posizionamento preciso dei componenti con un intervento manuale minimo, il nuovo perno di sollevamento pneumatico EH 22349 rappresenta un vero supporto pratico.

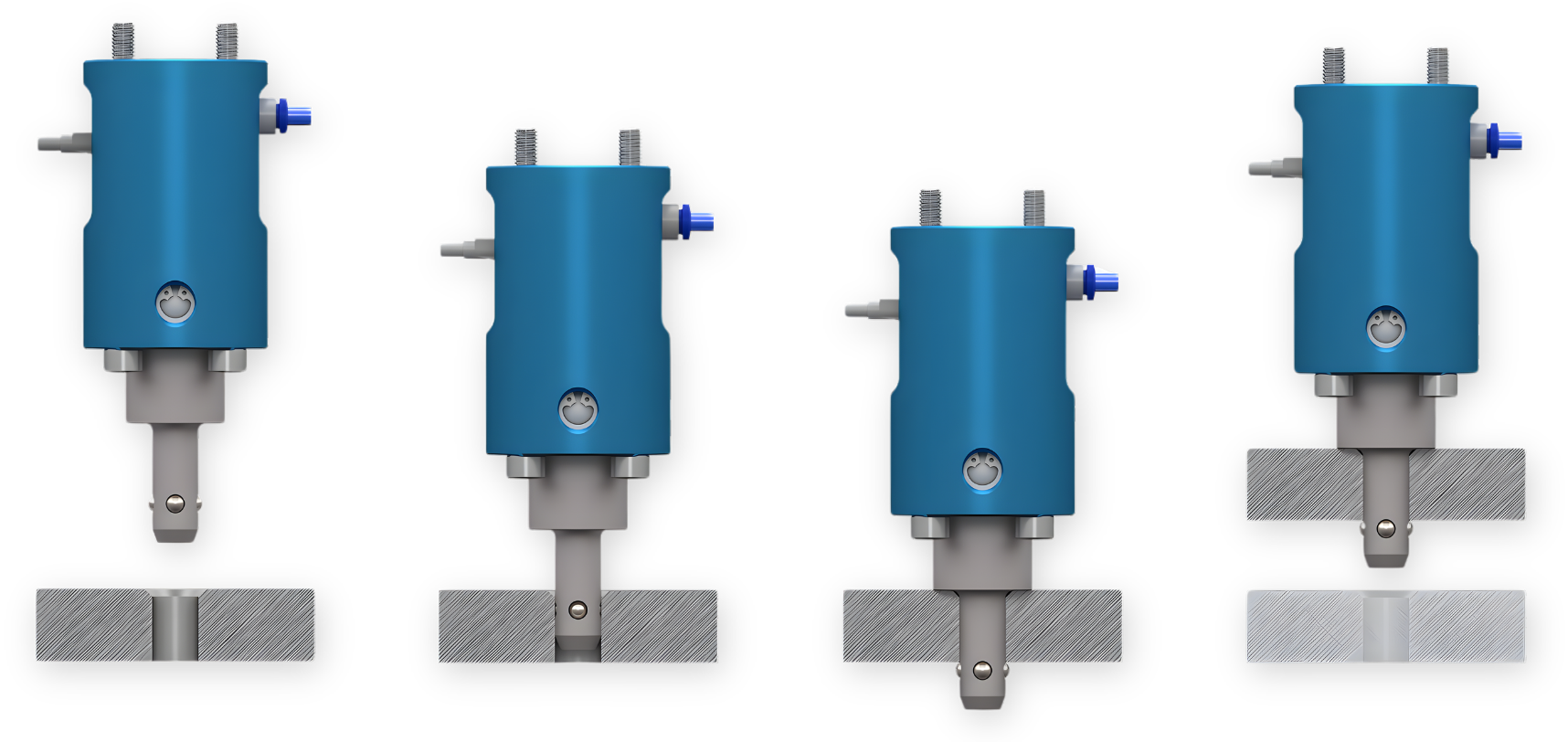

Come funziona:
CARATTERISTICHE 🔍
- Attuazione pneumatica rapida e affidabile
- Funzione di sicurezza integrata: nessun rilascio in caso di perdita di pressione
- Autobloccaggio meccanico che garantisce la presa del carico anche in caso di caduta di pressione
- Indicatore di posizione integrato per il monitoraggio in tempo reale
- Peso estremamente ridotto grazie al corpo in alluminio anodizzato, ideale per robot e cobot
- Interfaccia ISO 9409-1 per un’integrazione immediata negli EOAT e interfacce robotiche
Questa combinazione di soluzioni rende il nuovo perno particolarmente adatto a movimentazioni difficili, componenti di grandi dimensioni o punti di presa non facilmente accessibili.
Progettato per resistere e performare
Un nuovo standard per la movimentazione automatizzata
Massima sicurezza anche in caso in perdita di pressione con il nuovo perno di sollevamento ad azione pneumatica
Con il perno di sollevamento pneumatico EH 22349, Halder unisce l’esperienza consolidata nei sistemi meccanici alla tecnologia moderna dell’automazione, offrendo una soluzione che migliora sicurezza, produttività e flessibilità operativa in tutte le applicazioni robotiche e automatizzate.
A differenza dei perni di sollevamento tradizionali, che si sbloccano premendo un pulsante, il nuovo perno EH 22349. utilizza un sistema pneumatico che sblocca le sfere di aggancio alla base del perno tramite aria compressa. Il modulo di comando – una valvola unidirezionale – è collegato in modo permanente al perno. In assenza di pressione, volontaria o accidentale, le sfere rimangono estratte automaticamente, grazie alla molla integrata, mantenendo il carico saldamente in posizione.
Questo principio garantisce:
- Protezione da sganci accidentali
- Continuità operativa nelle linee automatizzate
- Riduzione dei rischi per operatori e attrezzature
Controllo e integrazione completa nei sistemi PLC
Grazie al sensore di posizione integrato, il perno può comunicare direttamente con il PLC (Programmable Logic Controller) dell’impianto, fornendo informazioni precise sullo stato di bloccaggio o sbloccaggio. Inoltre, il controllo pneumatico consente di rilasciare comodamente le sfere a distanza.
Questo permette di:
- Monitorare lo stato di ogni perno in tempo reale
- Prevenire errori di presa e arresti imprevisti
- Integrare il sistema nelle sequenze automatiche di sollevamento e rilascio
- Aumentare la sicurezza delle linee robotizzate
- Ridurre i tempi di attrezzaggio per una movimentazione più versatile e veloce
Ideato per applicazioni industriali a prova di futuro

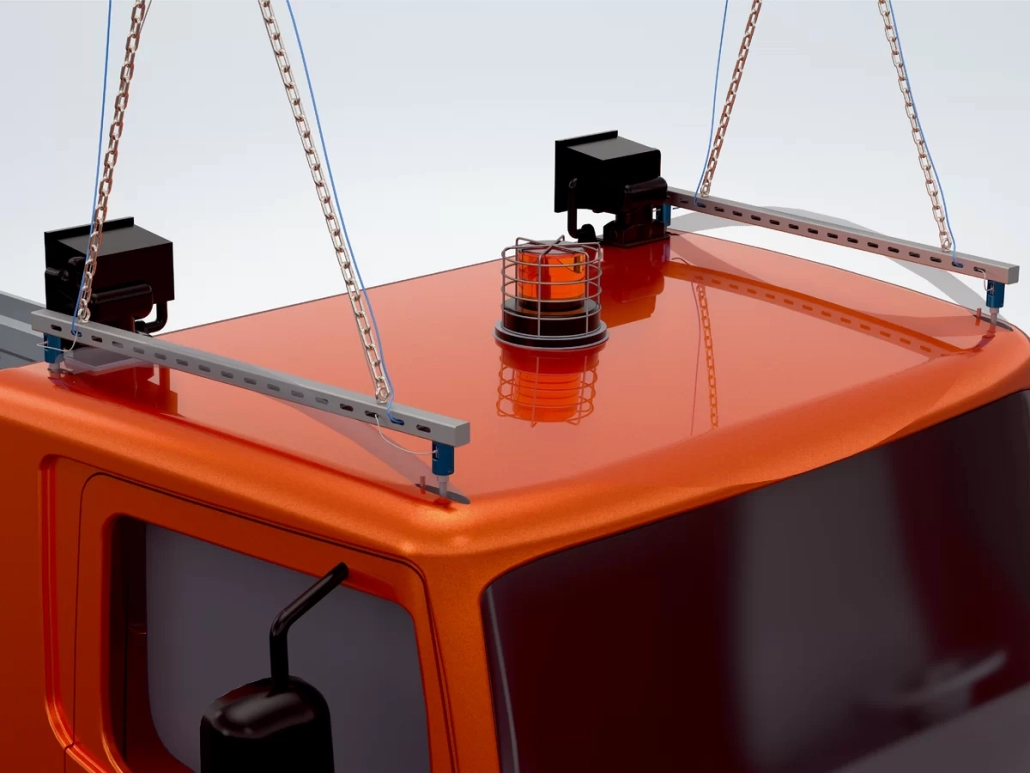

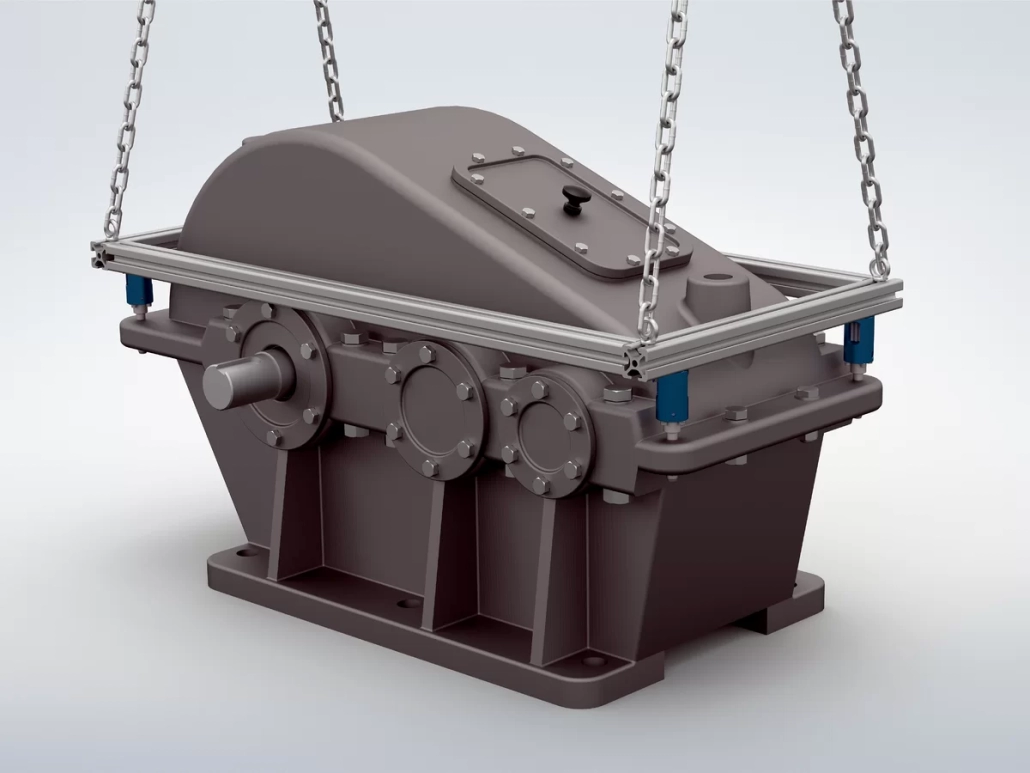

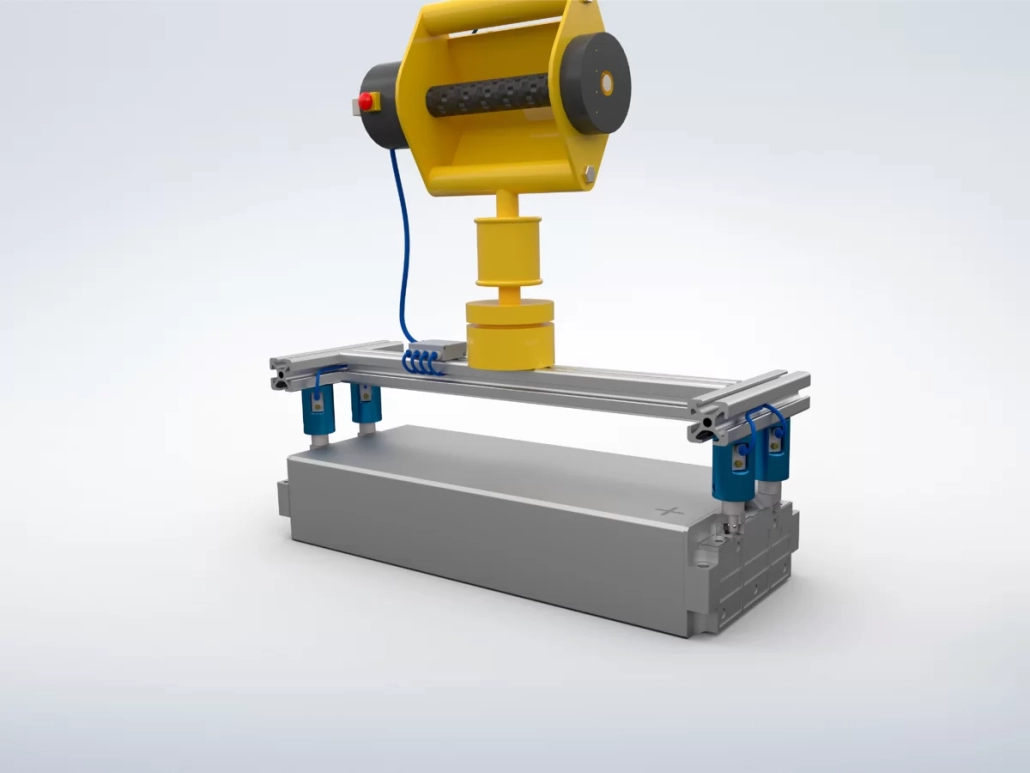

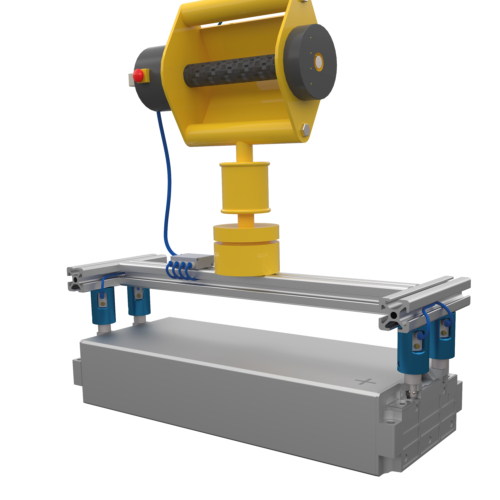

Il nuovo perno a comando pneumatico è una soluzione sviluppata appositamente per il settore della robotica e la gestione di componenti pesanti. E’ stato ideato per applicazioni che richiedono un movimento sicuro e un posizionamento preciso dei componenti, includendo, ad esempio, processi automatizzati che coinvolgono robot o la gestione di componenti estremamente grandi.
Robotica industriale e cobot
Automazione di linee produttive
Movimentazione di pallet, semilavorati e componenti complessi
Sistemi automatici e semiautomatici di sollevamento
La qualità Halder e una vasta gamma di versioni
Scopri i materiali, e le varianti disponibili del nuove perno di sollevamento pneumatico

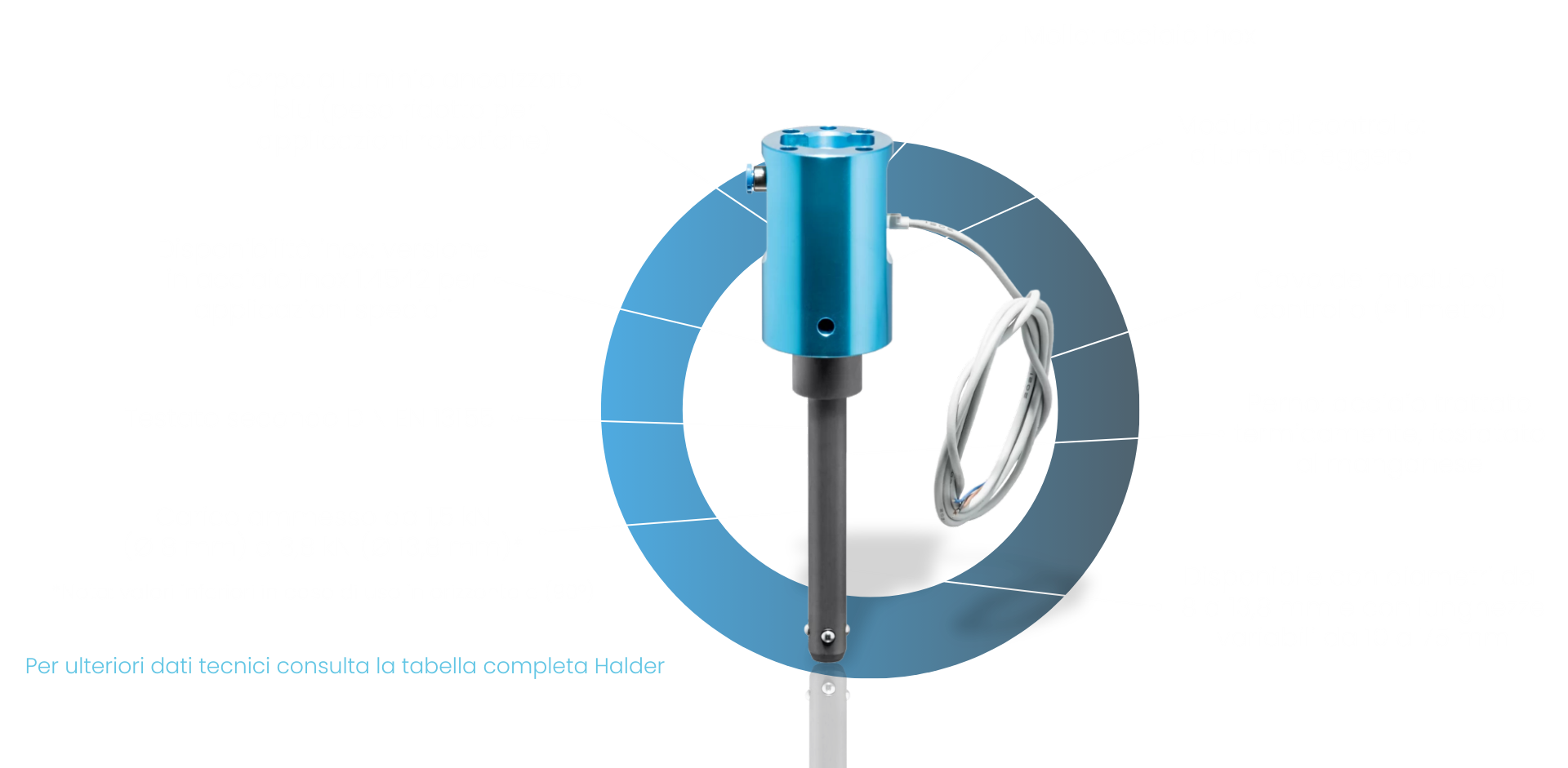

Halder ha posto la qualità al centro della scelta dei materiali. Il perno e l’arco sono realizzati in acciaio trattato termicamente con rivestimento in fosfato di manganese o in acciaio inossidabile temprato per precipitazione, mentre l’alloggiamento è realizzato in alluminio leggero anodizzato blu. La molla in acciaio inossidabile fornisce il necessario meccanismo di ritorno. Il risultato: un elemento di sollevamento leggero ma estremamente resistente, ideale per l’uso in applicazioni robotiche con elevata capacità di carico.
Halder ha ampliato il suo collaudato gruppo di perni di sollevamento con due versioni a controllo pneumatico per garantire massima durata anche in applicazioni intensive. A seconda della versione, il nuovo perno di sollevamento è disponibile con diametri da 8 a 13,8 mm e con lunghezze variabili da 10 a 75 mm. Inoltre, il suo design modulare consente di realizzare dimensioni personalizzate su richiesta del cliente, basandosi sui prodotti collaudati della gamma Halder.
Tra le caratteristiche principali:
- Corpo in alluminio anodizzato blu
- Perno in acciaio trattato e fosfatato o in acciaio inox 1.4542
- Molla in acciaio inox per il ritorno automatico
- Carichi ammessi da 1,5 kn a 3,8 kn
- Diametri da 8 a 13,8 mm, lunghezze da 10 a 75 mm
- Design modulare con possibilità di soluzioni custom
- Modulo di controllo in alluminio con cavo integrato da ~1 m
- Testato secondo DIN EN 13155
